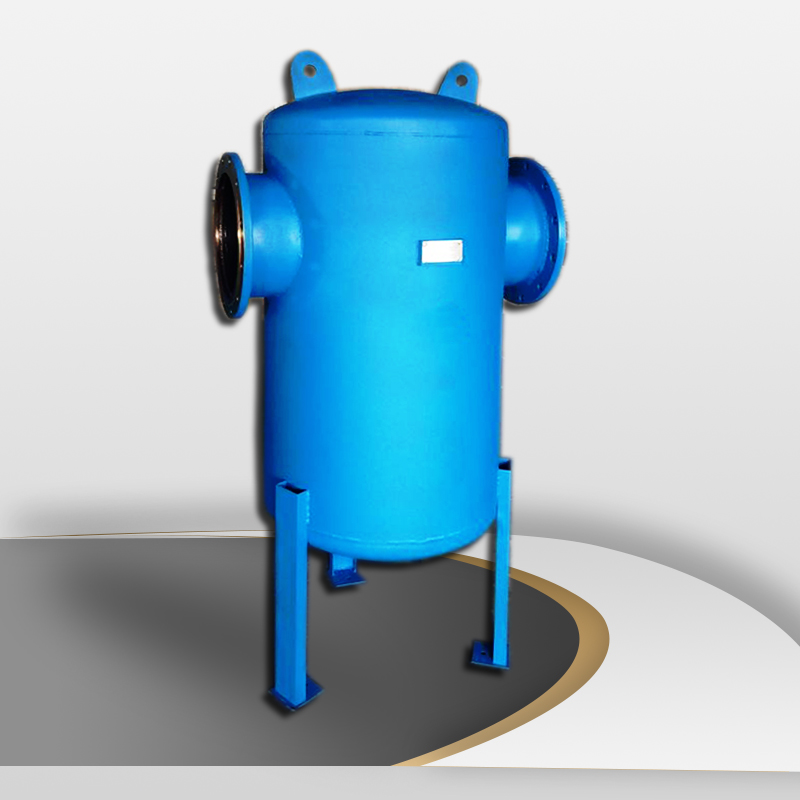

汽水分离器
大口径汽水分离器
-
品牌 :FeiFLTER(菲利特)
-
型号:FXQ系列
-
材质:碳钢、不锈钢
-
过滤精度:0.01--200μm
-
单台流量:25-1000m³/h
-
公称压力:0.6MPa,1.0MPa、1.6MPa
-
应用领域:锅炉蒸汽、天然气、沼气、空压机压缩空气、反应釜气体的气液分离
大口径汽水分离器 FXQ系列 汽水分离器为压力容器结构的碳钢或不锈钢设备,目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。汽水分离器必须安装于水平管线上,排水口垂直向
- 成交量:0
好评率:5星
-
产品描述
Product description
大口径汽水分离器
FXQ系列汽水分离器为压力容器结构的碳钢或不锈钢设备,目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。汽水分离器必须安装于水平管线上,排水口垂直向下,为确保被分离的液体迅速排放,应在汽水分离器底部的排水口连接合适的一套疏水阀组合。
设备类型
挡板式- 过滤器内部正中间垂直放置一个铁板,气体进入罐体内部时候被铁板挡了一下,通过碰撞使气体与水分分离。
旋风式-过滤器内部为螺旋结构,气体进入罐体内部时通过离心的作用使水分与气体分离。
滤芯式 - 过滤器内部装有滤芯,通过滤芯的拦截作用可以达到除水、除杂和除油的作用。
挡板式、旋风式和滤芯式分离器的主要不同是,挡板式分离器在较大的流速范围内可以保持很高的分离效率,而旋风式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98%,否则效率会很低,蒸汽速度为25m/s时,其分离效率大概仅为50%。

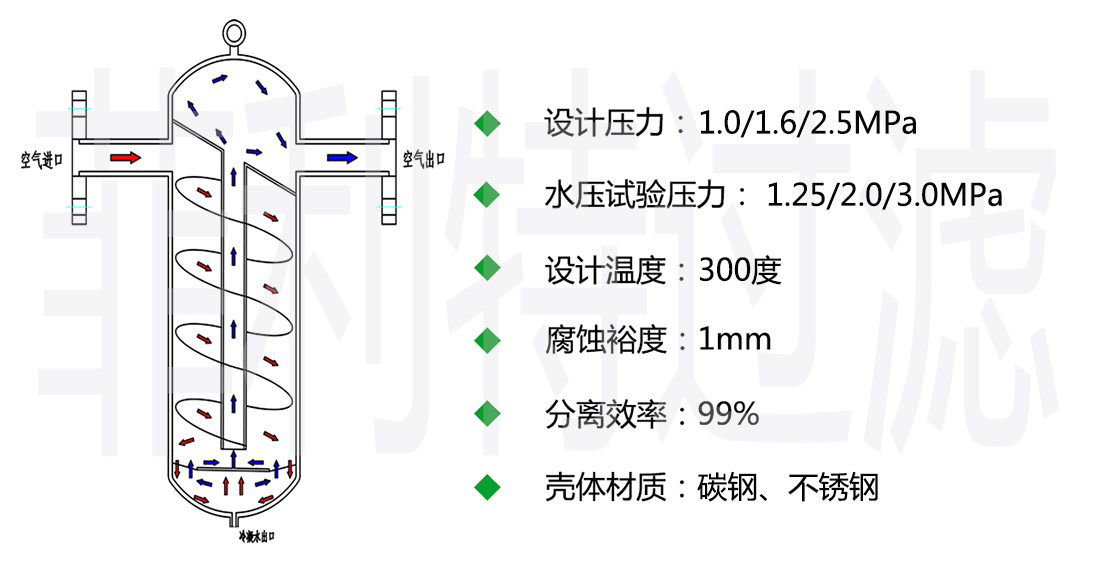

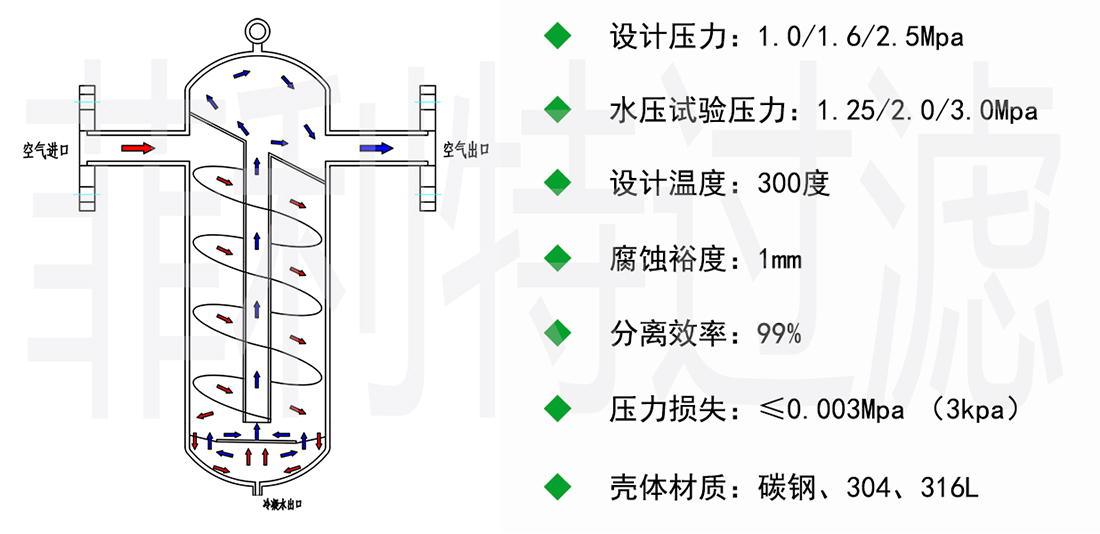

设备参数
应用范围
◆ 压缩空气冷凝水分离回收
◆ 蒸汽管线冷凝水分离
◆ 气液混合部位的进、出口分离
◆ 真空系统中冷凝水分离排放
◆ 水冷却塔后的冷凝水分离
◆ 其他多种气液分离

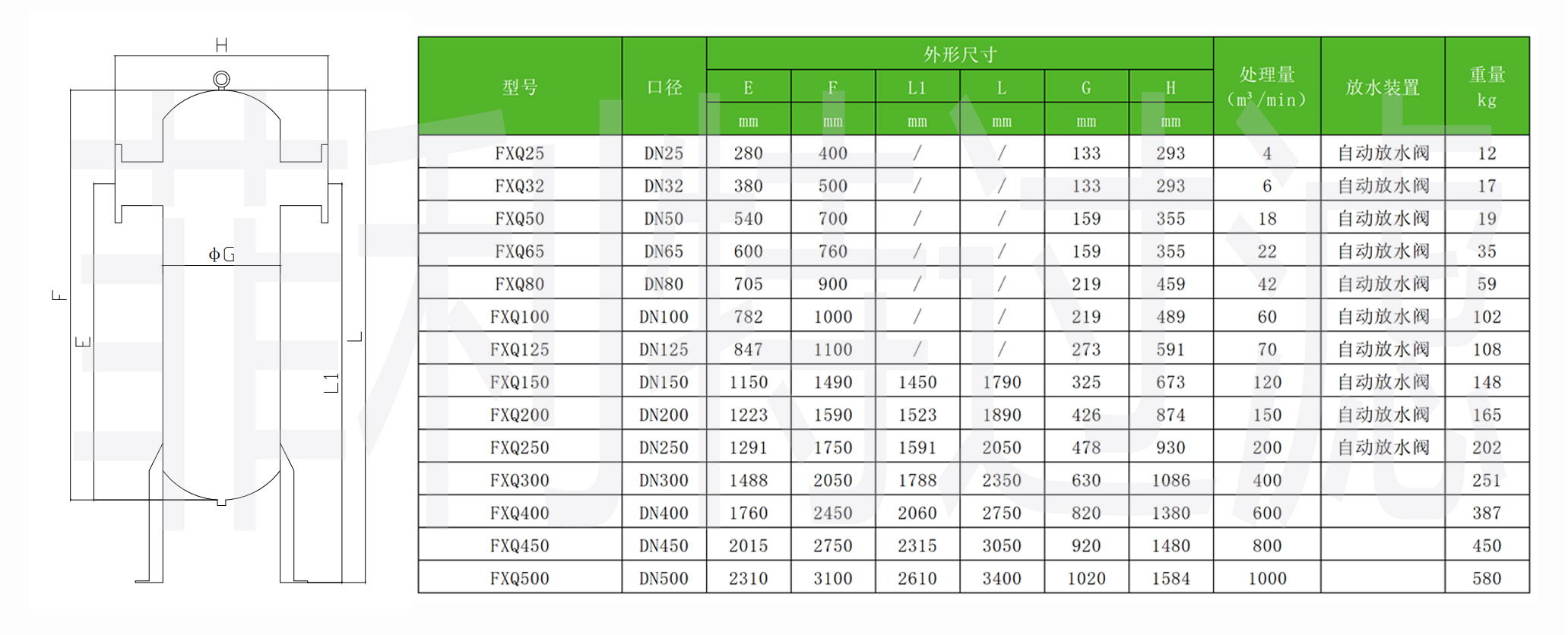

规格尺寸
选型方式:
◆ 锅炉蒸汽:锅炉蒸汽是需要用到气水分离器的地方,一般选择挡板式或者旋风式,但挡板式的效果不理想,建议选择旋风式
◆ 沼气:沼气中也含有水分影响使用,由于沼气的易燃易爆性,所以沼气设备在生产过程中会成本高一点,并且沼气在生成的过程中会带进去很多杂质,所以一般建议滤芯的优先,并且排水部位要考虑手动排水
◆ 空压机:空压机配套使用气水分离器应用非常广泛,可以选用滤芯式
◆ 反应釜气体:反应釜产生的气体由于具有腐蚀性和易燃易爆性,所以建议选择不锈钢材质的旋风式汽水分离器,好选用316级别以上的(包括316)
◆ 天然气:天然气易燃易爆,可以选用旋风式或者滤芯式,排水阀也需要做防爆处理。
目前市场上用的就是这几种介质气体,如果没有提及到的请来电咨询业务
本公司为生产厂家,可根据客户需求加工定制!
订货需知:
通常这种气水分离器适用于任何气体包括易燃易爆气体,本公司目前已经做过的产品应用于压缩气、蒸汽、沼气、天然气、地下废气、VOC气(腐蚀性)等。
您在选择汽水分离器的时候,请考虑以下几个参数:
考虑处理流量,选择合适的口径。
考虑过滤介质的化学性质,是否含腐蚀性等,选择汽水分离器的材质。
考虑过滤介质的温度,选择合适的放水阀或高温疏水阀。
提供管道的压力,正压或负压,负压情况下自动放水阀不起作用。选型时要特别注明
安装及使用注意事项:
1、检查安装位置是否符合介质流向,确保按壳体上箭头方向安装。
2、安装在水平管道上排污口垂直向下,被分离液体顺利排出。
3、过滤器上端有吊环,可以悬空安装,以减小管道设备负压。
4、排污口安装有手动球阀,安装时应关闭球阀。
5、正常工作时球阀处于打开的状态。
6、球阀下方连接自动放水阀,正常工作时检查放水阀浮球是否复位。正常工作时浮球应处于放水阀下端。
7、检修管道或更换放水阀时,应关闭球阀。
8、设旁路和进出口切断阀,以便检修不影响生产。
9、新管道试车或长期停用管道启动时,需隔离设备清洗管道后再启用设备。

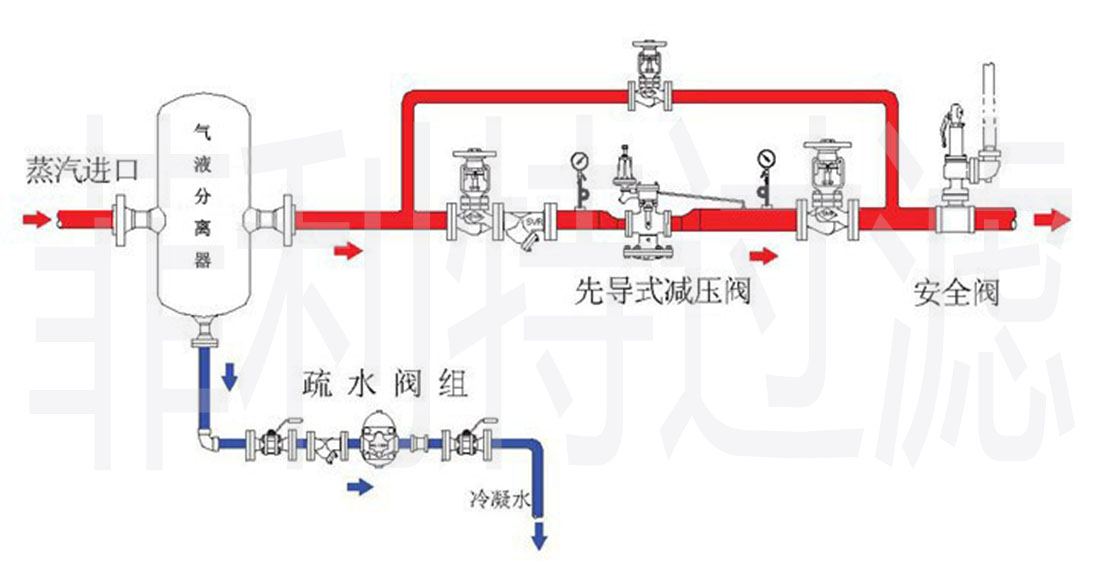

安装示意图:
