汽水分离器

不锈钢汽水分离器

品牌 :FeiFLTER(菲利特)
型号:FXQ系列
材质:304、316L
过滤精度:0.01--200μm
单台流量:25-1000m³/h
公称压力:0.6MPa,1.0MPa、1.6MPa
应用领域:锅炉蒸汽、天然气、沼气、空压机压缩空气、反应釜气体的气液分离
产品摘要:
不锈钢汽水分离器 FXQ系列 汽水分离器为压力容器结构的碳钢或不锈钢设备,目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。汽水分离器必须安装于水平管线上,排水口垂直向
成交量: 好评率:5星
获取优惠报价
  • 产品描述

    Product description

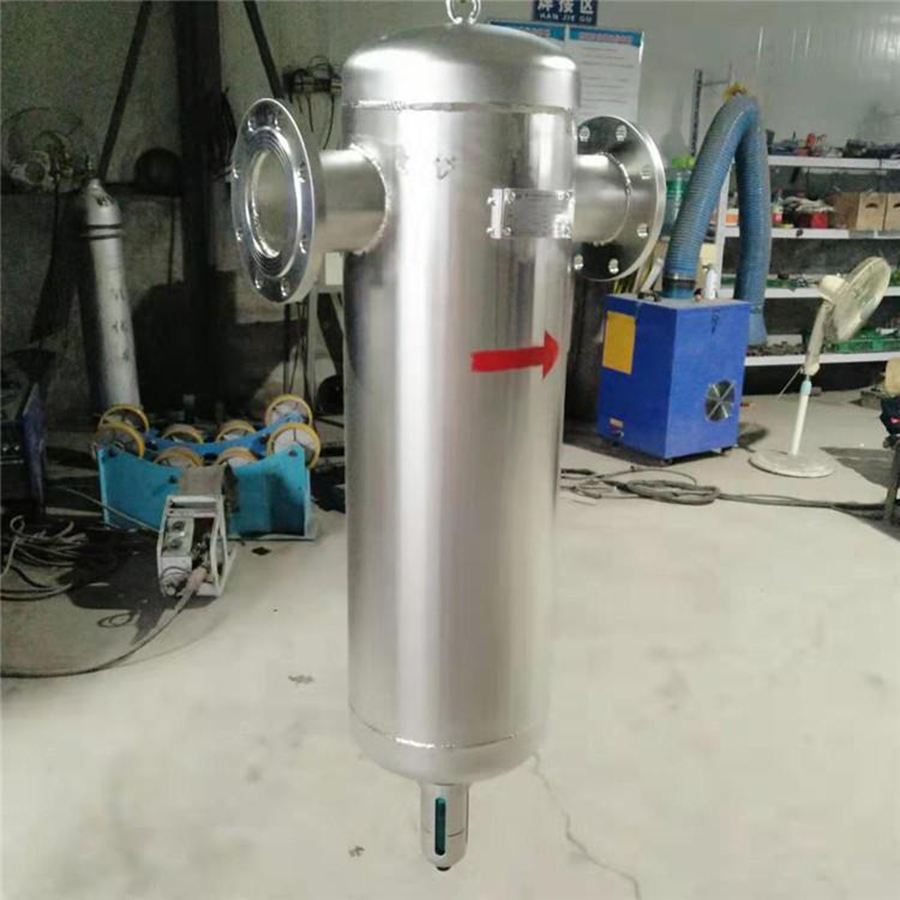

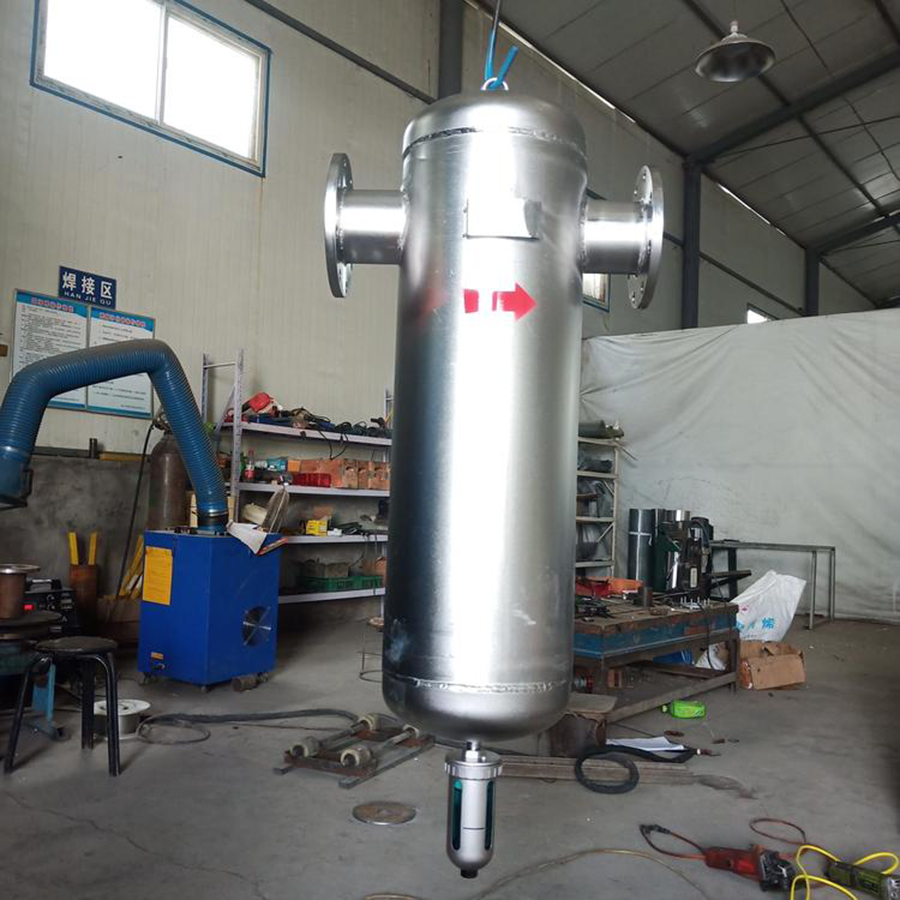

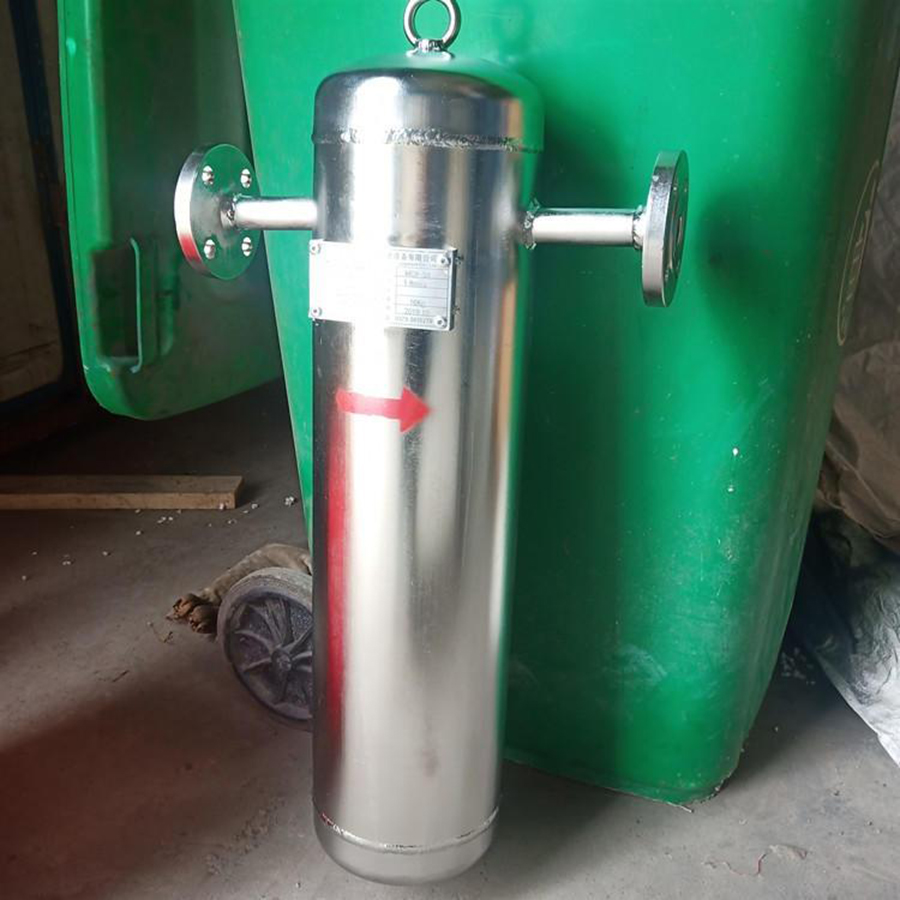

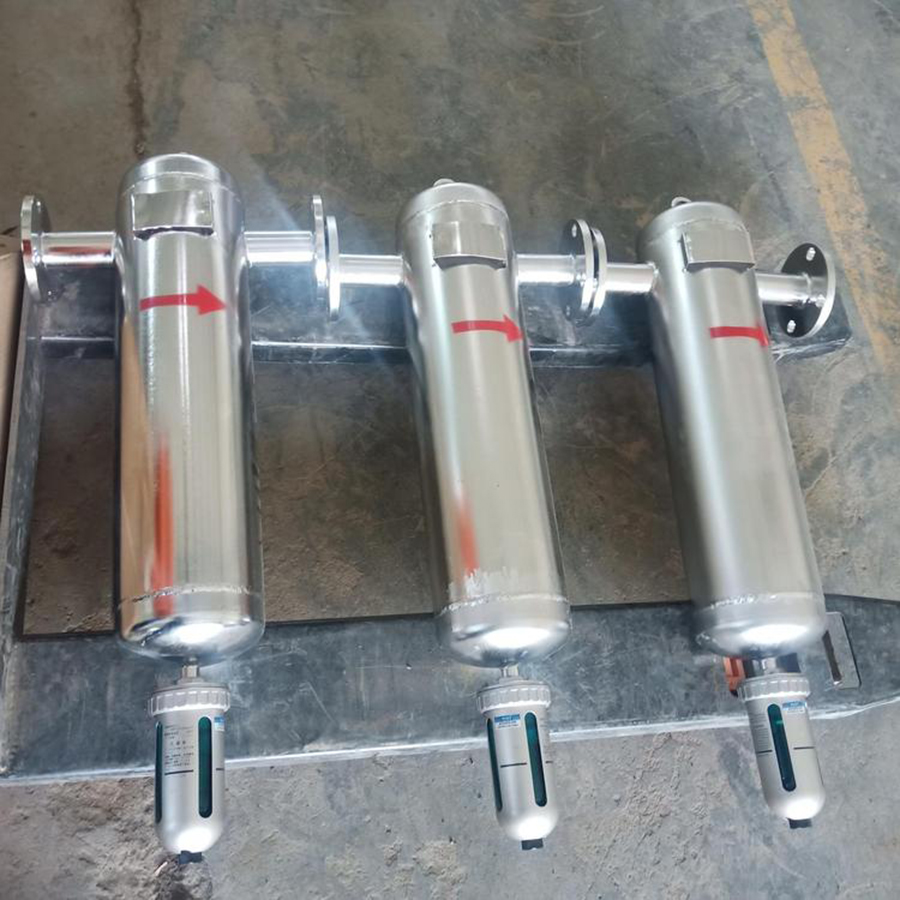

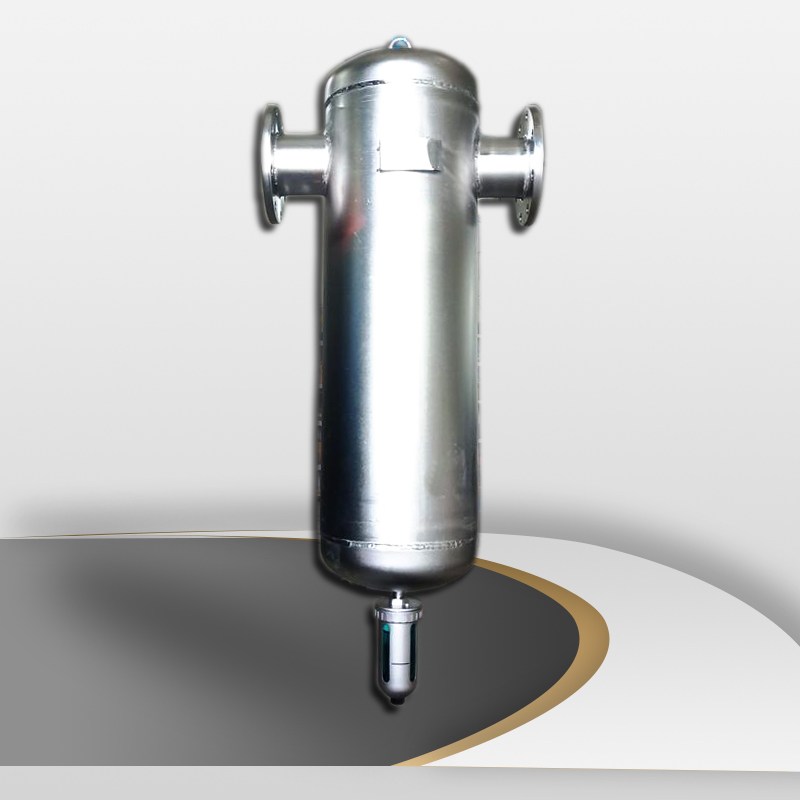

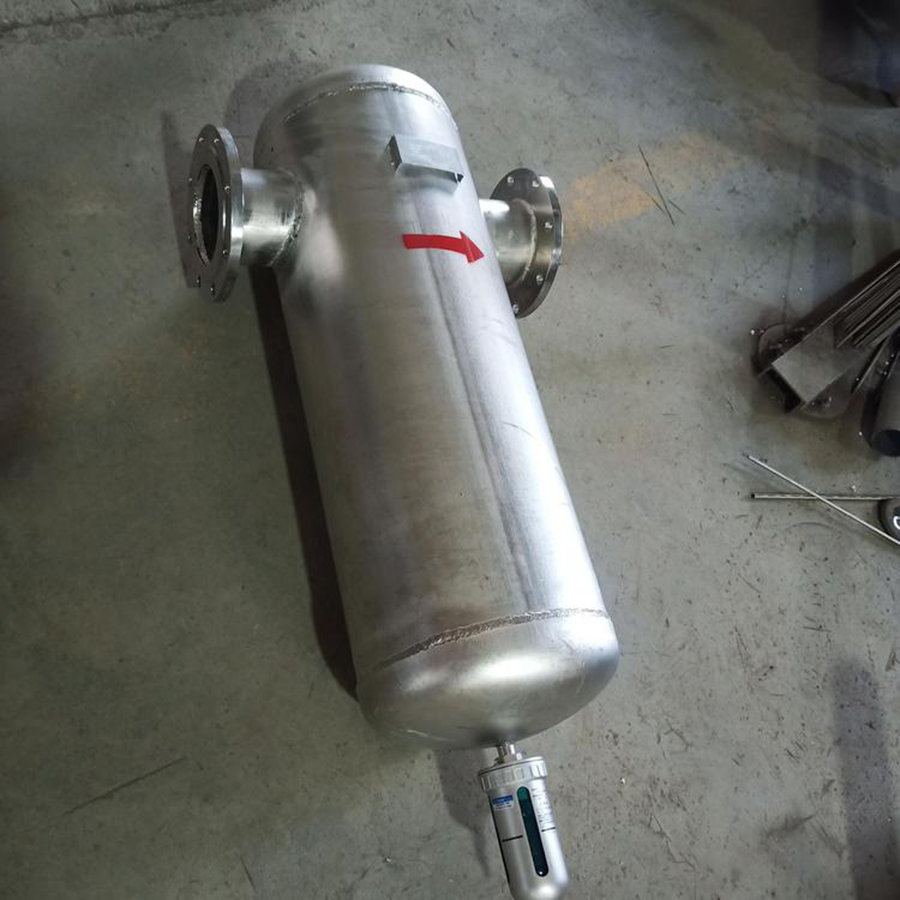

不锈钢汽水分离器

      FXQ系列汽水分离器为压力容器结构的碳钢或不锈钢设备,目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。汽水分离器必须安装于水平管线上,排水口垂直向下,为确保被分离的液体迅速排放,应在汽水分离器底部的排水口连接合适的一套疏水阀组合。



设备类型

       挡板式- 挡板或折板式分离器由很多挡板构成,流体在分离器内多次改变流动方向,由于悬浮的水滴有较大的质量和惯性,当遇到挡板流动方向改变时,干蒸汽可以绕过挡板继续向前,而水滴就会积聚在挡板上,汽水分离器有很大的通流面积,减少了水滴的动能,大部分都会凝聚,最后落到分离器的底部,通过疏水阀排出。

       旋风式- 旋风或离心型分离器使用了一连串肋片以便产生高速气旋,在分离器内高速旋转流动的蒸汽。以旋流向下倾斜式运动,旋流的气体中夹带的水分由于速度降低,在离心力的作用下,被分离出来聚集在汽水分离器内壁上,被分离的液体汇集后流入集水槽中,经自动疏水阀排出,干燥清洁的蒸汽从分离器出口排出。

      吸附式 - 吸附式分离器内部的蒸汽通道上有一个阻碍物,一般是一个金属网垫,悬浮的水滴遇到它后被吸附,水滴大到一定程度后,由于重力作用落到分离器底部。结合汽旋和吸附两种形式的分离器也很常见,由于结合了这两种方法整个分离效率会有所提高。

       挡板式、旋风式和吸附式分离器的主要不同是,挡板式分离器在较大的流速范围内可以保持很高的分离效率,而旋风式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98%,否则效率会很低,蒸汽速度为25m/s时,其分离效率大概仅为50%。

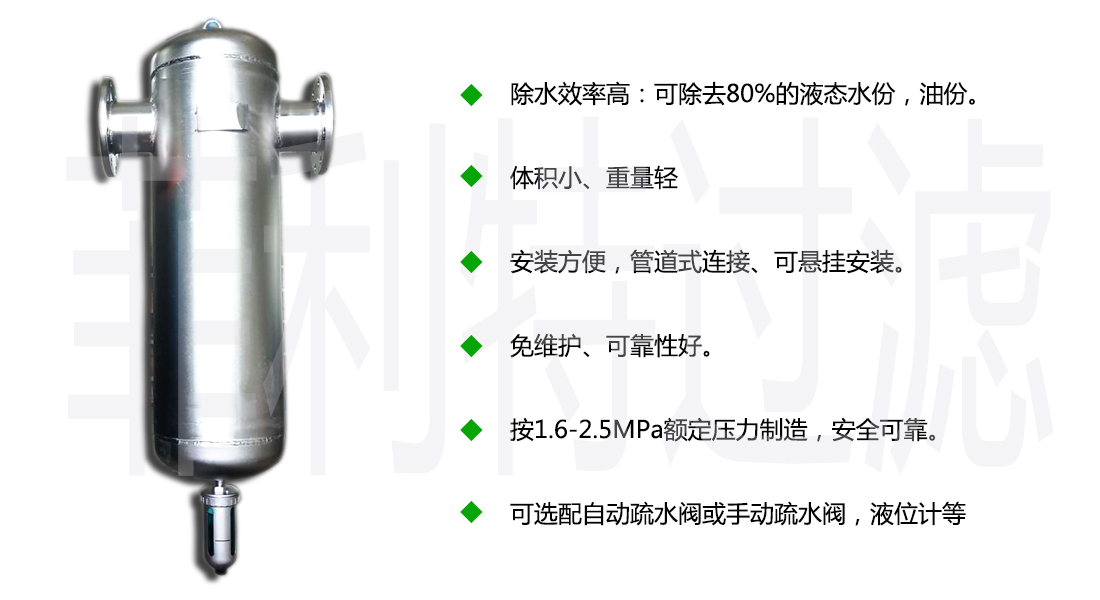

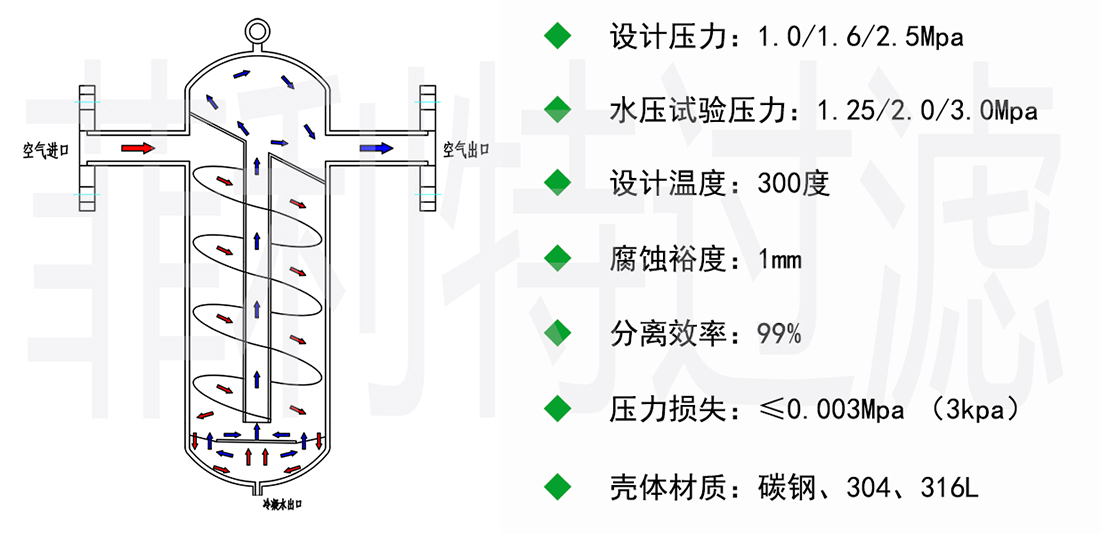

设备参数



应用范围


   ◆ 压缩空气冷凝水分离回收

   ◆ 蒸汽管线冷凝水分离

   ◆ 气液混合部位的进、出口分离

   ◆ 真空系统中冷凝水分离排放

   ◆ 水冷却塔后的冷凝水分离

   ◆ 其他多种气液分离

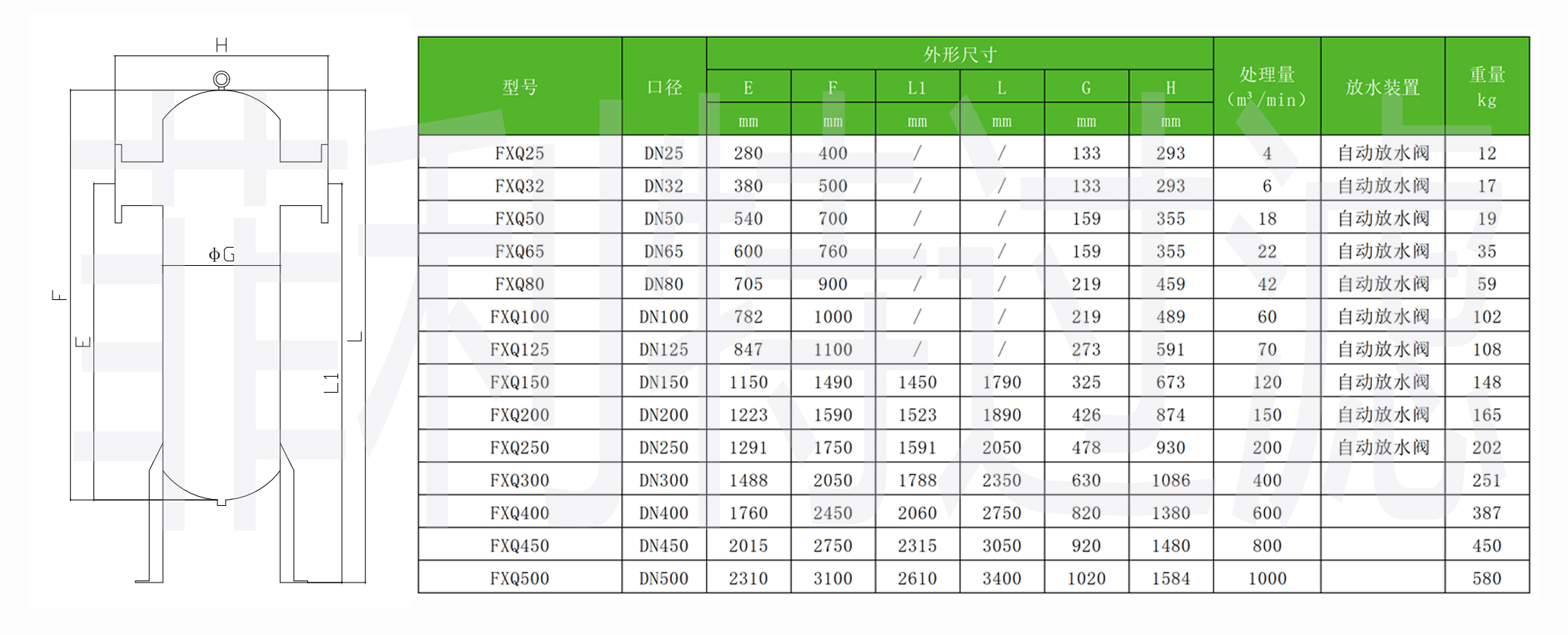

规格尺寸


选型方式:

    ◆ 锅炉蒸汽:锅炉蒸汽是最需要用到气水分离器的地方,一般选择挡板式或者旋风式,但挡板式的效果不理想,建议选择旋风式

    ◆ 沼气:沼气中也含有水分影响使用,由于沼气的易燃易爆性,所以沼气设备在生产过程中会成本高一点,并且沼气在生成的过程中会带进去很多杂质,所以一般建议滤芯的优先,并且排水部位要考虑手动排水

    ◆ 空压机:空压机配套使用气水分离器应用非常广泛,可以选用滤芯式

    ◆ 反应釜气体:反应釜产生的气体由于具有腐蚀性和易燃易爆性,所以建议选择不锈钢材质的旋风式汽水分离器,最好选用316级别以上的(包括316)

    ◆ 天然气:天然气易燃易爆,可以选用旋风式或者滤芯式,排水阀也需要做防爆处理。

目前市场上用的就是这几种介质气体,如果没有提及到的请来电咨询业务

本公司为生产厂家,可根据客户需求加工定制!

订货需知:

通常这种气水分离器适用于任何气体包括易燃易爆气体,本公司目前已经做过的产品应用于压缩气、蒸汽、沼气、天然气、地下废气、VOC气(腐蚀性)等。

您在选择汽水分离器的时候,请考虑以下几个参数:

考虑处理流量,选择合适的口径。

考虑过滤介质的化学性质,是否含腐蚀性等,选择汽水分离器的材质。

考虑过滤介质的温度,选择合适的放水阀或高温疏水阀。

提供管道的压力,正压或负压,负压情况下自动放水阀不起作用。选型时要特别注明

安装及使用注意事项:

1、检查安装位置是否符合介质流向,确保按壳体上箭头方向安装。
2、安装在水平管道上排污口垂直向下,保证被分离液体顺利排出。
3、过滤器上端有吊环,可以悬空安装,以减小管道设备负压。
4、排污口安装有手动球阀,安装时应关闭球阀。
5、正常工作时球阀处于打开的状态。
6、球阀下方连接自动放水阀,正常工作时检查放水阀浮球是否复位。正常工作时浮球应处于放水阀下端。
7、检修管道或更换放水阀时,应关闭球阀。
8、设旁路和进出口切断阀,以便检修不影响生产。
9、新管道试车或长期停用管道启动时,需隔离设备清洗管道后再启用设备。

安装示意图:
