丝网填料压降：影响因素、计算与控制策略
发布日期：2025-12-02 14:34:41;浏览次数：0
概述
丝网填料压降通常以单位高度填料的压降（Pa/m）或总压降（Pa）来表示。这一参数受填料结构、操作条件及介质特性等多重因素影响，是分离设备设计与运行优化的关键考量。

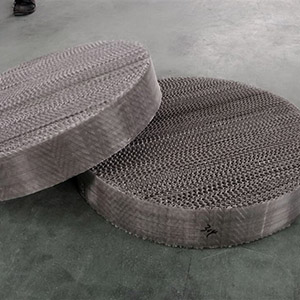

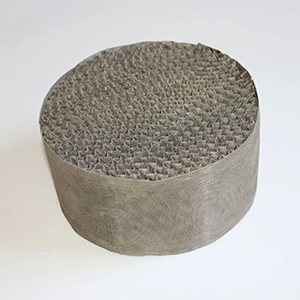

丝网规整填料示意图
一、填料结构对压降的影响
填料的结构参数是影响压降的基础因素，比表面积、波纹角度和编织方式等都会显著改变流体阻力。
| 影响因素 | 说明 | 对压降的典型影响 |
|---|---|---|
| 比表面积 | 单位体积填料内丝网的表面积 | 高比表面积填料（如700型）阻力大，压降可达150-200 Pa/m；低比表面积填料（如125型）压降仅为50-80 Pa/m |
| 波纹角度 | 填料波纹与塔轴线的夹角 | 60° 波纹比 30° 波纹流路更曲折，压降通常高 20%-30% |
| 编织方式 | 丝网的编织工艺（如平纹、荷兰编织） | 荷兰编织网孔更细密，流体扰动强，其压降比平纹编织高 10%-15%，但同时传质效率也更高 |
二、操作条件对压降的影响
操作条件的波动是导致压降变化的主要原因，其中气速、液体喷淋密度以及操作压力与温度的影响最为显著。
气速影响
低气速时，压降随气速增大呈线性增长。当气速接近泛点时，压降会急剧上升，可达正常操作的3-5倍，此时需立即降低负荷以防止液泛发生。
液体喷淋密度
在一定范围内（如0.5-5 m³/(m²·h)），喷淋量增加会加厚液膜，使压降上升。每增加1 m³/(m²·h)的喷淋量，压降可能增加5%-10%。但过量喷淋会堵塞空隙，导致压降异常飙升。
操作压力与温度
主要通过影响流体密度和粘度间接作用。高温低压条件下流体粘度降低，压降可减少10%-20%。在工艺设计中需综合考虑压力与温度的协同效应。
三、介质特性对压降的影响
被处理物料的物理性质直接影响流动阻力，主要包括粘度、固体颗粒含量和气液密度差等因素。
- 液体粘度：粘度越高，流动阻力越大。处理粘度为10 mPa·s的介质时，压降可比处理水（~1 mPa·s）高30%-50%。
- 固体颗粒：会导致磨损和网孔堵塞，使压降随时间逐渐上升。例如在煤化工含尘介质中，运行3个月后压降可能增加20%-30%，需定期清洗维护。
- 气液密度差：密度差越大，相间相对运动阻力越小，压降相应降低。在高压操作条件下，这一效应更加明显。
四、压降的计算与预测方法
准确的压降预测是工艺设计的重要环节，工程实践中常结合实验测定与经验公式两种方法。
实验测定法
搭建小型填料塔，模拟实际工况进行测量。这种方法数据准确可靠，但成本较高、周期较长，适合重要项目或新型填料的性能验证。
经验公式法
基于大量实验数据拟合的公式（如Eckert泛点关联式）进行估算。代入比表面积、空隙率、气液流量等参数可快速预测压降，适用于初步设计与选型。
工程实践
常结合两者优势，先使用经验公式进行初步预测，再通过中试验证进行调整优化。这种方法兼顾效率与可靠性，是工业设计的常用流程。
五、工业应用中的压降控制策略
压降的优化控制是节能和稳定运行的关键，不同工艺条件需要针对性的控制策略。
真空精馏塔
需严格控制压降以维持高真空度。选用低比表面积填料（如250型）并优化气速，可降低系统能耗20%-30%。同时需考虑填料层的分段设计，减少总压降。
高压吸收塔
可允许较高压降以换取效率。采用500型填料，在压降增加约15%的同时，可能提升吸收效率25%。需平衡压降增加带来的能耗与效率提升的经济效益。
运行监测与维护
压降是重要的状态指示参数。若压降突然急剧上升且无法通过操作条件调节，可能预示网孔堵塞或填料变形，需及时停机检修。建立压降变化趋势图有助于预测维护时机。

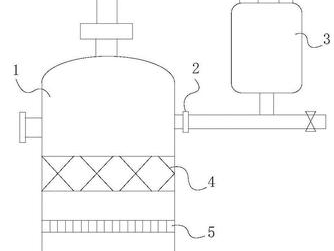

丝网填料工业应用示意图
总结
掌握丝网填料压降的特性与变化规律，有助于工程师在设计阶段平衡分离效率与能耗，在运行阶段及时发现设备异常。通过科学的压降控制与管理，可以实现工业分离过程的经济、稳定、高效运行，为工艺优化和设备维护提供重要依据。
在实际工程应用中，应综合考虑填料选型、操作条件优化和介质特性，建立完整的压降监控体系，以实现最佳的运行效果。
