汽水分离器
旋风式汽水分离器
-
品牌 ：FeiFLTER（菲利特）
-
型号：FXQ系列
-
材质：Q235、304、304L、316、316L
-
过滤精度：
-
单台流量：25-1000m³/h
-
公称压力：1.0MPa、1.6MPa
-
应用领域：锅炉蒸汽、天然气、沼气、空压机压缩空气、反应釜气体的气液分离
FXQ系列汽水分离器为压力容器结构的碳钢或不锈钢设备，目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。
- 成交量：0
好评率：5星
-
产品描述
Product description

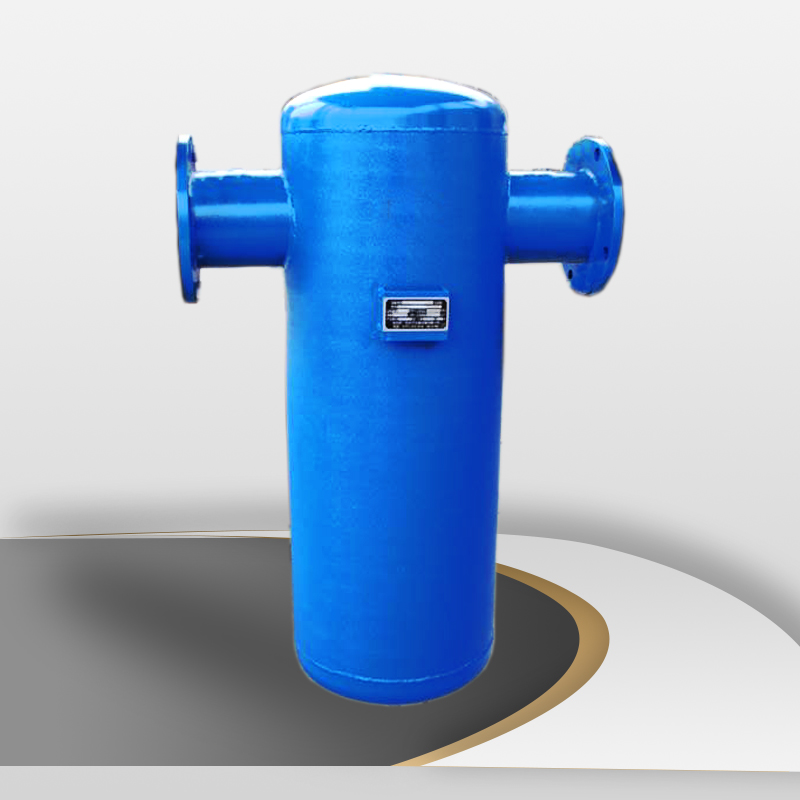

FXQ系列旋风式汽水分离器
高效分离气体中的液态水分，除水效率高达99%，适用于蒸汽、压缩空气、沼气、天然气等多种介质
产品概述
FXQ系列汽水分离器为压力容器结构的碳钢或不锈钢设备，目的是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。汽水分离器必须安装于水平管线上，排水口垂直向下，为确保被分离的液体迅速排放，放在汽水分离器底部时排水口连接合适的一套疏水阀组合。
产品特点

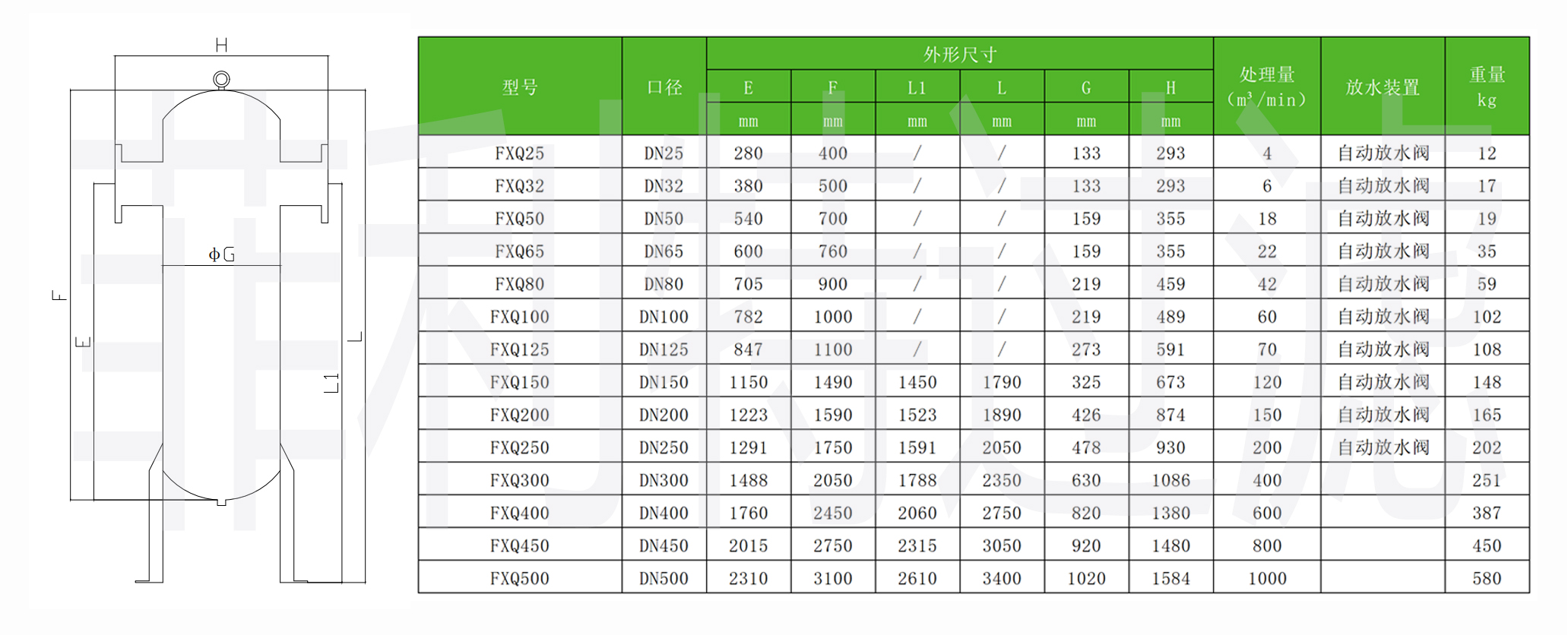

规格尺寸
注：以上为常规型号规格，本公司为生产厂家，可根据客户需求加工定制特殊规格产品。
设备参数
设备类型与工作原理
挡板式分离器
挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水流就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，后落到分离器的底部，通过疏水阀排出。
旋风式分离器
旋风或离心型分离器使用了一连串叶片以便产生高速气旋，在分离器内高速旋转流动的蒸汽，以增加向下倾斜式运动，旋流的气体中夹带的水分由于速度降低，在离心力的作用下，被分离出来聚集在汽水分离器内壁上，被分离的液体汇集后流入集水槽中，经自动疏水阀排出，干燥清洁的蒸汽从分离器出口排出。
丝网式分离器
丝网式分离器内部的汽体通道上有一个丝网除沫器，由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，当带有雾沫的气体以一定速度上升通过丝网时，由于雾沫上升的惯性作用，雾沫与丝网细丝相碰撞而被附着在细丝表面上。液滴越来越大，直到聚集的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从细丝上分离下落。
不同类型对比
| 类型 | 分离效率 | 适用流速 | 特点 |
|---|---|---|---|
| 挡板式 | 高 | 较大的流速范围内 | 保持很高的分离效率 |
| 旋风式 | 98% (13m/s以下) | ≤13m/s | 蒸汽速度25m/s时效率约50% |
| 吸附式 | 98% (5m/s以下) | ≤5m/s | 介质通过性强、阻力小 |
选型指南
锅炉蒸汽
锅炉蒸汽是需要用到气水分离器的地方，一般选择挡板式或者旋风式，但挡板式的效果不理想，建议选择旋风式。
沼气
沼气中包含有水分影响使用，由于沼气的易燃易爆性，所以沼气设备在生产过程中会成本高一点，并且沼气在生成的过程中会带进去很多杂质，所以一般建议选的优先，并且排水部位要考虑手动排水。
空压机
空压机配套使用气水分离器应用非常广泛，可以选用滤芯式。
反应釜气体
反应釜产生的气体由于具有腐蚀性和易燃易爆性，所以建议选择不锈钢材质的旋风式汽水分离器，好选用316级别以上的（包括316）。
天然气
天然气易燃易爆，可以选用旋风式或者滤芯式，排水阀也需要做防爆处理。
其他介质
目前市场上用的就是这几种介质气体，如果没有提及到的请来咨询业务。
订货需知
通常这种气水分离器适用于任何气体包括易燃易爆气体，本公司目前已经做过的产品应用于压缩气、蒸汽、沼气、天然气、地下废气、VOC气（腐蚀性）等。
您在选择汽水分离器的时候，请考虑以下几个参数：
- 考虑处理流程，选择合适的口径。
- 考虑过滤介质的化学性质，是否含腐蚀性等，选择汽水分离器的材质。
- 考虑过滤介质的温度，选择合适的放水阀或高温疏水阀。
- 提供管道的压力，正压或负压，负压情况下自动放水阀不起作用。选型时要特别注明
安装及使用注意事项
- 检查安装位置是否符合介质面向，确保安装上箭头方向安装。
- 安装在水平管道上排污口垂直向下，按分离液体积排出。
- 过滤器上端有吊环，可以悬空安装，以减少管道设备负压。
- 排污口安装有手动球阀，安装时关闭球阀。
- 正常工作时球阀处于打开的状态。
- 球阀下方连接自动放水阀，正常工作时检查放水阀浮球是否复位。正常工作时浮球处于放水阀下端。
- 检修管道更换放水阀时，应关闭球阀。
- 设旁路和进出门切断阀，以便检修不影响生产。
- 新管道试车或长期停用管道启动时，需隔离设备清洗管道后再启用设备。
应用范围
压缩空气冷凝水分离回收
蒸汽管线冷凝水分离
气液混合部位的进、出口分离
真空系统中冷凝水分离排放
水冷却塔后的冷凝水分离
其他多种气液分离
安装示意图
